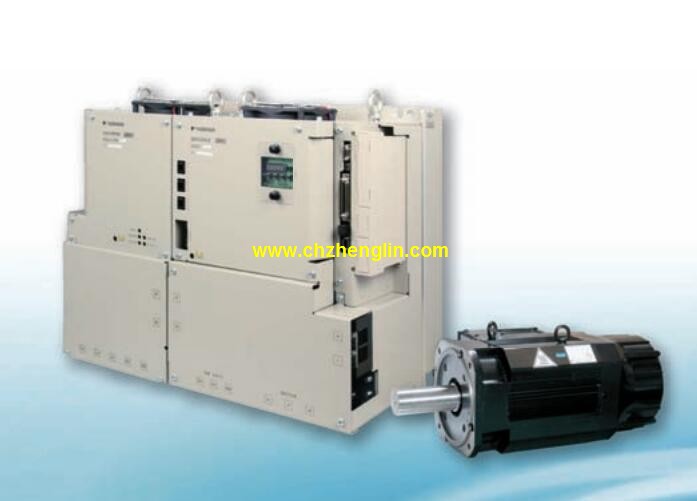

SGDV-121H21A產品特點及功能介紹：
類型：SGDH型驅動器。
容量：30W。
電壓：?jiǎn)蜗?10V。
模式：轉矩、速度、位置。
采用伺服驅動器—電動機互饋對拖的測試平臺。
采用可調模擬負載的測試平臺。
采用有執行電機而沒有負載的測試平臺。
采用執行電機拖動固有負載的測試平臺。
采用在線測試方法的測試平臺。
這種測試系統由三部分組成，
分別是被測伺服驅動器—電動機系統、系統固有負載及上位機SGDV-121H21A
上位機將速度指令信號發送給伺服驅動器，伺服系統按照指令開始運行。
在運行過程中，上位機和數據采集電路采集伺服系統的運行數據，
并對數據進行保存、分析與顯示。伺服電機SGMAH型（轉速：3000r/min）。
功率：50W。
電源電壓：?jiǎn)蜗郃C100V。
串行編碼器：16位相對值。
設計順序：A。
軸端：直軸帶鍵帶螺孔。
選購件：帶油封、DC90V制動。
提高機械性能。
為了實現更高的生產效率，SGDMAH型以佳的控制發掘機械的，
與原有機型相比，CPU運算時間為其1/2，通過擴充新控制算法，
定位時間縮短到原有產品的1/3，實現了出類拔萃的響應性。
縮短了參數設定和維護時間。
為了在短時間內建立高度系統，追求了使用的簡便性。
靈活使用在線自動調整功能，
自動進行與機械特性相吻合的伺服系統的調整。
進而利用主回路/控制回路電源分離及報警跟蹤記憶功能等，可簡便的進行維護。安全模塊。
大適用電機容量：1.0kw。
電源電壓：三相AC400V。
接口：模擬量電壓、脈沖序列指令型（直線伺服電機用）。
設計順序：A。
硬件規格：涂漆處理。
選配（軟件）：無選配（標準）。
選配（參數）：無選配（標準）。
選配模塊：安全模塊。
歐洲EC標準 ：依據機械指令的整合標準EN ISO13849-1，
配備個別標準IEC 61800-5-2 規定的安全功能的安全模塊。
通過與SGDV 型伺服單元的組合，實現了符合行業需求的機械系統佳安全設計。
適用于AC 伺服驅動，擁有國際標準IEC61800-5-2 規定的下列安全功能（日本國內）。
可輕松實現機械系統的佳安全設計。
Safe Torque Off（ STO）
Safe Stop 1（ SS1）
Safe Stop 2（ SS2）
Safely Limited Speed（ SLS）
裝備2種安全功能，可分別設定（分配）安全功能。
此外，還可通過參數變更監視時間等項目。
采用附帶的伺服單元用安全模塊，使系統構成得以簡化和小型化。Σ-V系列伺服電機SGMGV型。
額定輸出：1.3kw。
電源電壓：AC400V。
串行編碼器：20位對值型（標準）。
設計順序：標準（螺栓為銀色）。
軸端：直軸、不帶鍵槽（標準）。
選配：不帶選配。
各種機械的進給軸驅動用（高速進給）。
品種齊全（300W～15kW，帶保持制動器）。
配備有高分辨率串行編碼器（20位）。
標準采用IP67。
用途示例：
機床。
傳送機械。
搬運機械。
食品加工機械。
額定值和規格：
額定時間∶連續。
振動等級∶V15。
緣電阻∶DC500V，10MΩ以上。
使用環境溫度∶0～40°C。
勵磁方式∶永磁式。

安裝方式∶法蘭式。
耐熱等級∶F。
緣耐壓∶AC1500V 1分鐘（200V級），AC1800VV 1分鐘（400V級）。
保護方式∶全封閉自冷式IP67（軸貫通部分除外）。
使用環境濕度∶20～80%（不得結露）。
連接方式∶直接連接。
旋轉方向∶正轉指令下從負載側看時為逆時針?lè)较颍–CW）旋轉。
SGDV-121H21A操作手冊/說明書/選型樣本下載地址: /searchDownload.html?Search=SGDV-121H21A&select=5
