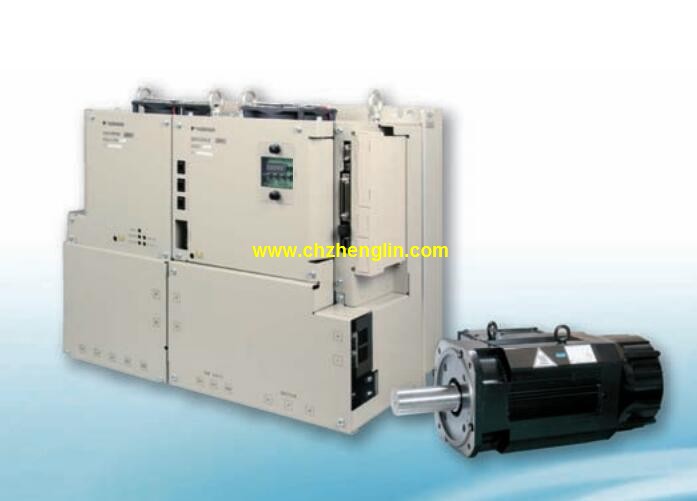

SGDV-121HE1A產品特點及功能介紹：
Σ-v系列伺服單元SGDV型。
大適用電機容量：0.5kw。
電源電壓：三相AC200V。
設計順序：A型。
接口：MECHATROLINK-Ⅱ通信指令型（旋轉型伺服電機用）。
實現實時通信。
以大的傳送速度10Mbps 和可設定的通信周期250μs～4ms，
實現了多30站的高速控制。通過通信速度的高速化，
可實時收發各種控制用信息SGDV-121HE1A
節能效益高。
條通信線路多可連接30站，可大幅削減接線成本和時間。
上位控制器的指令連接器僅需1 個，
而且無需速度/ 轉矩指令用D/A 轉換器或位置指令用脈沖發生器。
實現了的運動控制。
除了轉矩、位置和速度控制，還可實現精度要求極高的同步相位控制。
由于可在線切換控制模式，因此可更有效、平滑地實現復雜的機械動作。Σ-V系列伺服電機SGMSV型。
額定輸出：4.0kw。
電源電壓：AC400V。
串行編碼器：20位對值型（標準）。
設計順序：標準。
軸端：直軸、不帶鍵槽（標準）。
選配：帶保持制動器（DC90V）。
大功率變化率。
品種齊全（1.0kW ～7.0kW，帶保持制動器）。
配備有高分辨率串行編碼器（20位）。
標準采用IP67（7.0kw為IP22）。
用途示例：
貼片機。
印刷電路板打孔機。
機床進給裝置。
額定值和規格：
額定時間∶連續。
振動等級∶V15。
緣電阻∶DC500V，10MΩ以上。
使用環境溫度∶0～40°C。
勵磁方式∶永磁式。
安裝方式∶法蘭式。
耐熱等級∶F。
緣耐壓∶AC1500V 1分鐘（200V級），AC1800V 1分鐘（400V級）。
保護方式∶全封閉自冷式IP67（軸貫通部分除外）。
使用環境濕度∶20～80%（不得結露）。
連接方式∶直接連接。
旋轉方向∶正轉指令下從負載側看時為逆時針方向（CCW）旋轉。伺服電機SGMAH型（轉速：3000r/min）。
功率：0.4kw。
電源電壓：單相AC200V。
串行編碼器：16位對值。
設計順序：A。
軸端：直軸無鍵。
選購件：帶DC24V制動。
提高機械性能。
為了實現更高的生產效率，SGDMAH型以佳的控制發掘機械的，
與原有機型相比，CPU運算時間為其1/2，通過擴充新控制算法，
定位時間縮短到原有產品的1/3，實現了出類拔萃的響應性。
縮短了參數設定和維護時間。
為了在短時間內建立高度系統，追求了使用的簡便性。
靈活使用在線自動調整功能，
自動進行與機械特性相吻合的伺服系統的調整。
進而利用主回路/控制回路電源分離及報警跟蹤記憶功能等，可簡便的進行維護。安全模塊。
大適用電機容量：0.2kw。
電源電壓：三相AC200V。
接口：模擬量電壓、脈沖序列指令型（旋轉型伺服電機用）。
設計順序：B。
硬件規格：基座安裝型（標準）。
選配（軟件）：無選配（標準）。
選配（參數）：無選配（標準）。
選配模塊：安全模塊。
歐洲EC標準 ：依據機械指令的整合標準EN ISO13849-1，
配備個別標準IEC 61800-5-2 規定的安全功能的安全模塊。
通過與SGDV 型伺服單元的組合，實現了符合行業需求的機械系統佳安全設計。
適用于AC 伺服驅動，擁有國際標準IEC61800-5-2 規定的下列安全功能（日本國內）。
可輕松實現機械系統的佳安全設計。
Safe Torrque Off（ STO）
Safe Stop 1（ SS1）
Safe Stop 2（ SS2））
Safely Limited Speed（ SLS）
裝備2種安全功能，可分別設定（分配）安全功能。
此外，還可通過參數變更監視時間等項目。
采用附帶的伺服單元用安全模塊，使系統構成得以簡化和小型化。
SGDV-121HE1A操作手冊/說明書/選型樣本下載地址: /searchDownload.html?Search=SGDV-121HE1A&select=5
