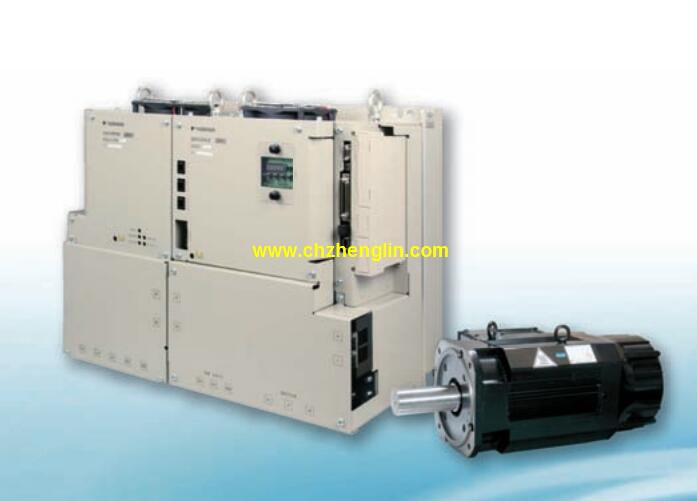

SGMVV-3GA3B6C產品特點及功能介紹：
伺服電機SGMGH型。
額定轉速：1500r/min。
功率：15Kw。
電源電壓：三相AC200V。
串行編碼器：17位相對值。
設計順序：A。
軸端：直軸無鍵。
選購件：帶油封、DC90V制動。
高速進給系列：無負載時亦需高速運轉的場合。
主回路與控制回路的電源完全分離，
報警時可只關斷主回路電源，容易維護SGMVV-3GA3B6C
參數設定器內置。
由伺服驅動器本體可直接輸入?yún)?shù)。
節省配線。
采用了串行編碼器，編碼器配線數比原產品減少了1/2。
多合一控制：利用參數切換可別使用轉矩、位置、速度控制。Σ-V系列伺服電機SGMPS型。
額定輸出：200W(0.2kw)。
電源電壓：AC200V。
串行編碼器：17位對值型（標準）。
設計順序：IP67（標準）。
軸端：直軸、不帶鍵槽（標準）。
選配：帶保持制動器（DC24V）。
RoHS指令的對應：符合RoHS指令。
中慣量
進深較短的扁平型
配備高分辨率串行編碼器（17位）
高轉速達6000r/min
品種齊全（100W ～1.5kW，帶保持制動器）
標準采用IP55。亦適用于IP67（選配）。
額定值和規格：
額定時間∶連續。
振動等級∶V15。
緣電阻∶DC500V，10MΩ以上。
使用環境溫度∶0～40°C。
勵磁方式∶永磁式。
安裝方式∶法蘭式。
耐熱等級∶B。
緣耐壓∶AC1500V 1分鐘。
保護方式∶全封閉自冷式IP65（軸貫通部分除外）。
使用環境濕度∶20～80%（不得結露）。
連接方式∶直接連接。
旋轉方向∶正轉指令下從負載側看時為逆時針?lè)较颍–CW）旋轉。Σ-v系列伺服單元SGDV型。
大適用電機容量：5kw。
電源電壓：三相AC400V。
設計順序：A型。
接口：模擬量電壓、脈沖序列指令型（旋轉型伺服電機用）。
選配（硬件）：DB 電阻外置型。
卓越的機械性能，盡在掌握之中!
輕松而的工作，已不再是夢想，
Σ-v系列伺服驅動，即可讓您夢想成真。
Σ-v系列配備的新型免調整功能，
打破了伺服驅動器 “不調整就不能順利運行” 的常識，
實現了即通即用。
Σ-v系列的新型自動調諧功能，
既可縮短安裝時間，又能充分發揮機械的性能。類型：SGDH型驅動器。
容量：6.0kw。
電壓：三相400V。
模式：轉矩、速度、位置。
采用伺服驅動器—電動機互饋對拖的測試平臺。
采用可調模擬負載的測試平臺。
采用有執行電機而沒有負載的測試平臺。
采用執行電機拖動固有負載的測試平臺。
采用在線測試方法的測試平臺。
這種測試系統由三部分組成，
分別是被測伺服驅動器—電動機系統、系統固有負載及上位機。
上位機將速度指令信號發送給伺服驅動器，伺服系統按照指令開始運行。
在運行過程中，上位機和數據采集電路采集伺服系統的運行數據，
并對數據進行保存、分析與顯示。直驅伺服電機SGMCS中容量型。
額定轉矩：200N·m。
伺服電機外徑尺寸：175mm。
串行編碼器：20位對值型（1圈內的對值型）（標準）。
設計順序：伺服電機外徑尺寸記號為B、C、D的機型。
法蘭規格：C face，反向負載側。
選配規格：不帶選配。
在不帶減速機的狀態下直接驅動負載
可實現從低速至高速的強力平滑運行
（瞬時大轉矩∶6～600N·m，高轉速∶250～500r/min）。
利用20 位高分辨率編碼器，可進行的分度。
采用中空構造，便于接線、配管。
用途示例：
半導體制造設備。
液晶電路板制造設備。
各種檢查、試驗設備。
電子零件封裝機。
IC信息處理器。
IC檢查設備。
各種自動化機械。
機器人。
中容量額定值和規格：
額定時間∶連續。
振動等級∶V15。
緣電阻∶DC500V，10MΩ以上。
使用用環境溫度∶0～40°C。
勵磁方式∶永磁式。
安裝方式∶法蘭式。
耐熱等級∶A。
緣耐壓∶AC11500V 1分鐘。
保護方式∶全封閉自冷式IP42（輸出軸旋轉部間隙除外）。
使用環境濕度∶20～80%（不得結露）。
連接方式∶直接連接。
旋轉方向∶正轉指令下從負載側看時為逆時針?lè)较颍–CW）旋轉。
