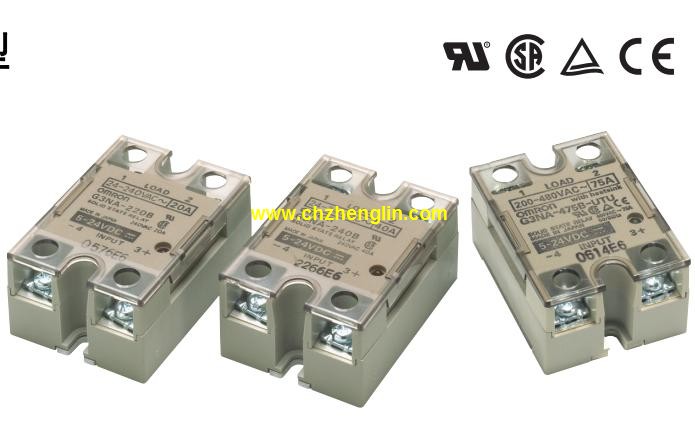

G3NA-275B-UTU-2 AC100-240產品特點及功能介紹：
分類：更換用固態繼電器。
緣方式：有光電三端雙向開關。
動作顯示：有（綠色）。
輸出（SSR）：AC。
過零觸發功能：有。
額定輸出負載：2A（AC100～240V時）。
額定輸入電壓（插座）：DC24V。
全球標準尺寸、寬6.2mm的低背纖薄型I/O固態繼電器。
與歐姆龍以往產品相比，高度減少約25％，為控制柜的小型化作出貢獻G3NA-275B-UTU-2 AC100-240
外形纖薄，適用于高頻率高速開關的SSR （固態繼電器）。
纖薄形狀，實現大3A （直流）、 2A （交流）的開關能力。
直流負載用時，使用MOSFET作為輸出元件，因此可實現100μA～ 3A的負載開關。
帶動作指示LED，動作狀態一目了然。
搭載的I/O SSR （固態繼電器）使用插入型端子，更換時端子不易彎曲。輸入端子：小型一字螺絲端子（可拆裝）。
緣方式：三端雙向光耦合器。
過零觸發功能：有。
動作指示燈：有。
報警輸出：2點（加熱器斷線報警、SSR短路故障報警）。
輸出的適用負載：2～25A AC100～240V。
內置CT的新型SSR，可檢測加熱器斷線及SSR短路故障。
內置CT，有助于減少接線工時。
可檢測多個加熱器的單處斷線。
可檢測三相加熱器斷線。
可檢測SSR短路故障。
可通過設定開關輕松設定異常檢測電平。
除了DIN導軌安裝，還可進行螺釘安裝。
輸入端子有M3端子、無螺釘緊固端子（可拆裝）及小型一字螺絲端子（可拆裝）的3種類型。繼電器的功能：標準型。
接點極數：2極。
接點結構：C接點。
接點接觸構造：?jiǎn)谓狱c(diǎn)。
保護結構：閉鎖型。
端子臺形狀：插座端子。
形狀/安裝/結構/特殊功能：標準型。
閉鎖擺桿：標準型。
G2R繼電器新增了回路檢查用帶閉鎖擺桿型。
不含鎘、鉛等有害物質，環保型產品。
1極10A、2極5A的通用功率繼電器。
線圈－接點之間的耐電壓為5,000V，耐浪涌電壓為10,000V 的安全設計。
通過區分AC/DC線圈膠帶顏色，使AC/DC規格更易于識別。
新增了便于檢查回路的帶閉鎖擺桿G2R(S)型。連接端子：螺釘端子。
接點構成：標準型。
閉鎖擺桿（測試按鈕）：無。
輸入的額定電壓：DC12V。
全球標準尺寸、寬6.2mm的低背纖薄型I/O繼電器。
賦予控制柜全新的價值
控制柜作為制造現場的心臟，其革新決定了生產設備的革新。
在控制柜的設計、制造過程中融入人力的革新，
就能更好的實現控制柜的簡化和先進化。
歐姆龍對于控制柜內用產品以 “Value Design for Panel *1” 為共通理念，
這些產品的組合將實現控制柜的進化和制作過程的革新。種類：螺釘端子用。
分類：繼電器本體。
極數：4極。
構造：接點構成。
繼電器本體：4A。
額定電壓：DC12V、DC24V。
可接通、開關AC440V 40A的多極功率繼電器。
可媲美接觸器功能。
能實現1極40A的電流通斷。
4極并聯連接時的的大通電容量為160A。
使用材料全部符合RoHS指令。
采用繼電器本體與輔助接點模塊的組合，已獲獲得EN60947-4-1對稱觸點機構的認證。
采用了開口部少、不易進入塵埃、異物的設計。
適用于工業用變頻器、伺服驅動器等的電源通電以及電機等的電源開關。
符合歐洲的太陽能發電標準 (VDE0126)。
