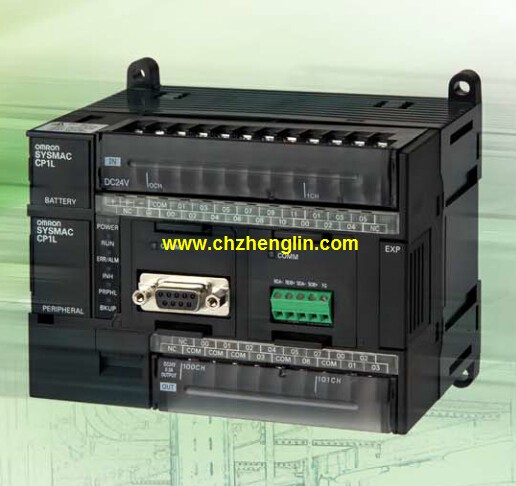

CP1L-EM40DT1-D產品特點及功能介紹：
內存容量：10K步。
高速計數器 ：100kHz 4軸。
脈沖輸出：100kHz 2軸。
(晶體管型)。
電源：AC電源。
輸出形式：繼電器。
輸入：24點。
輸出：16點。
標配Ethernet通信功能的CP1L-EM型，CP1L-EL型。
脈沖輸出功能 標配2軸，在的定位控制中發揮巨大威力CP1L-EM40DT1-D
高速計數器功能 標配單相4軸，只需1臺即可輕松實現多軸控制。
中斷輸入功能 多配備6點，憑借指令的高速處理，有助于整個裝置的高速化。
串行通信功能 多支持2個端口，可根據選項板任意選擇RS-232C、RS-485。
配備外設USB端口的CP1L-M型，CP1L-L型。
也可利用結構化文本(ST)語言簡單運行運算功能。
可使用CP1W系列的單元，擴展性群。
可利用LCD顯示設定功能輕松維護和調試(利用選項板實現)。軸數：4軸。
控制輸出I/F：脈沖串集電極開路輸出型。
1、2或4軸的高速度、定位
多樣的功能和優越的性能鑄造緊湊型的設備
此款相當節約空間的位置控制單元(PCU)具有緊湊的
尺寸31×90mm（寬×高），可支持多4軸電機控制。
兩種類型可供選擇：集電極開路輸出和線性驅動器。
因為集電極開路輸出和線性驅動器均針對1、2和4軸型號，
所以可以手頭的應用選擇合適的型號。
定位在從可編程控制器接收指令后2ms（大速度）內開始。（有關條件，請參見操作手冊。）
使用INTELLIGENTI/OWRITE(IOWR)和INTELLIGENTI/OREAD(IORD)指令可以進行高速數據傳送。
可以在1pps單元中實現從低速到高速（高500kpps）的精細控制。
通過事先將操作模式寫入PCU存儲，可以從存儲完成定位。
使用完成代碼可以設置三個位置模式?中斷、自動和繼續?以響應范圍廣泛的一系列操作。
每個軸可以定位多達100個模式（順序數據）。
可以通過針對位置數據、速度數據以及加速度數據的PLC梯形圖直接指令完成定位（直接操作）。
這樣可以簡化以下情形的控制：目標位置和速度在操作開始前無法確定時，
或目標位置和速度由于其它情形發生變化時。
操作期間也可以變更目標位置和速度。
中斷進給將軸移動距離，然后根據中斷輸入停止移動。
中斷輸入信號的高速（0.1ms以下）處理確保了的中斷定位。
這樣可以大程度提高進給器的精度。
多樣的功能（例如，示教、馳、齒隙補償、區域、強制中斷以及加速/減速曲線）實現了簡單易用的定位。輸入點數：8點。
操作電壓(ON電壓)：小DC60V。
操作電壓(OFF電壓)：大DC20V。
響應時間(ON延遲)：大35ms。
響應時間(OFF延遲)：大55ms。
外部連接：端子臺。
輸入/公共端：8。
電流消耗(DC5V)：大50mA。
輸入電壓：AC100-120V +10%/15%。
輸入電流：5mA(AC1000V)。
輸入阻抗：20KΩ(50Hz) 17KΩ(60Hz)。
雙倍的I/O點數和程序容量，提供足足夠的控制能力。
與CQM1相比，程序容量、DM容量和I/O點數都增加了一倍。
增加程序和DM容量以滿足更復雜的控制程序，
以及要求更高功能的數據處理的需要。
增加I/O數來支持大型系統和專用I/O單元。
CP1L-EM40DT1-D操作手冊/說明書/選型樣本下載地址: /searchDownload.html?Search=CP1L-EM40DT1-D&select=5
