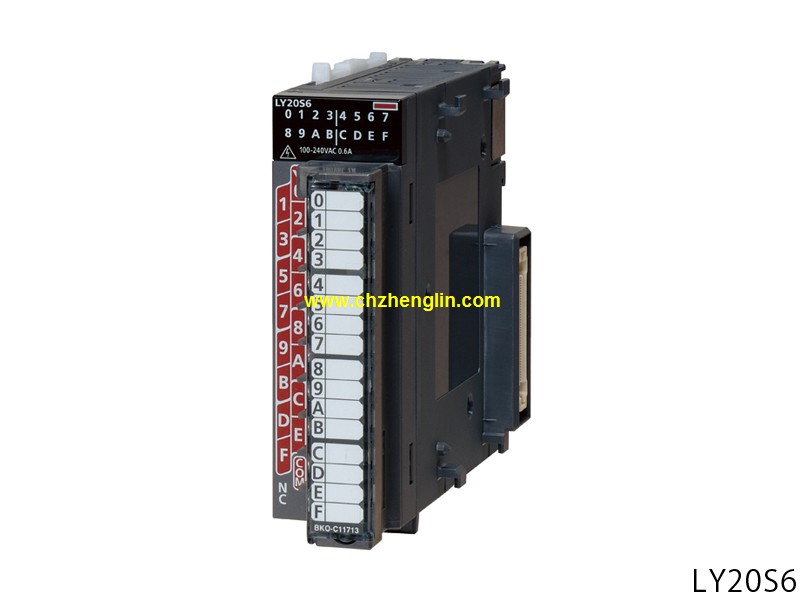

LY20S6-CM產品特點及功能介紹：
SSCNETⅢ/H 遠程站。
傳輸速度：150Mbps。
帶端蓋。
發揮SSCNETⅢ/H遠程站的作用
SSCNETⅢ/H主機模塊是將MELSEC-L系列輸入輸出模塊及智能功能模塊連接至SSCNETⅢ/H的模塊。
可作為運動控制器的遠程站，
實現I/O模塊及智能功能模塊等的靈活配置，
減少裝置的配線、節省空間LY20S6-CM
另外，通過循環傳輸，可將安裝SSCNETⅢ/H主機模塊上的模塊用于運動控制器的輸入輸出。輸出點數：32點。
輸出形式：漏型。
額定輸出電壓：DC12?24V。
大負載電流：0.1A/1點。
保護功能：有。
公共端方式：32點/公共端。
輸入輸出占用點數：32點（I/O分配：輸出32點）。
外部配線連接方式：40針連接器。
開關量輸入輸出模塊是一款能夠?qū)㈤_(kāi)關量信號采集輸入/控制輸出的設備，
通常也稱為數字量I/O模塊。
通過RS-485總線將開關量信號采集至計算機或者計算機發送相關指令通過模塊控制開關的相關狀態，
還可以通過RS-485總線進行成對通信，
遠程控制開關的相關狀態。
通信協議為標準Modbus協議或者定制之相關協議。輸入電源：AC100-240V。
輸出：DC5V、5A。
電源模塊是可以直接貼裝在印刷電路板上的電源供應器，
其特點是可為專用集成電路（ASIC）、數字信號處理器 (DSP)、微處理器、存儲器、現場可編程門陣列 (FPGA) 及其他數字或模擬負載提供供電。
一般來說，這類模塊稱為負載點 (POL) 電源供應系統或使用點電源供應系統 (PUPS)。
由于模塊式結構的優點甚多，
因此模塊電源廣泛用于交換設備、接入設備、移動通訊、微波通訊以及光傳輸、路由器等通信領域和汽車電子、航空航天等。測溫電阻輸入。
輸入通道數：4ch。
標準控制。
加熱、冷卻控制。
自調諧功能。
峰值電流功能。
同時升溫功能。
采樣周期切換功能。
溫度輸入模式。
溫度調節模式。
實現平均的溫度控制
［同時升溫功能］
通過使多環路的到達時間一致，進行均勻溫度控制的功能。
可進行均勻統一的溫度控制，以確保控制對象無局部燒損或熱膨脹。
不怠速運行，具有節能效果，可降低運行成本。
可使多環路到達目標值(SV)的時間一致。
通過設定同時升溫的通道組，多以2組為單位，分別進行同時升溫。
在使用不希望升溫到達時間出現誤差的控制對象時十分有效。
適用于多種系統。
［采樣周期切換功能］。
采樣周期可從250ms/4ch和500ms/4ch中選擇。
配備溫度輸入模式。
可將溫度調節模塊作為溫度輸入模塊使用。
通過開關設定，可輕松更改輸入模式。差動輸出。
控制軸數：1軸。
大輸出脈沖：4M pulse/s。
定位數據：600數據/軸。
大連接距離：10m。
啟動也簡單。
［數字示波器功能］。
通過與控制周期同步的簡易運動控制器內的數據收集和
波形顯示，可以提高啟動效率。
使用步驟依照輔助功能即可。
可通過不同用途的探針設定定，輕松設定要查看的數據。
可以對字16CH、位16CH的數據進行采樣。
其中，可以實時顯示字8CHH、位8CH數據。
［、測試功能］
通過豐富的和測試功能，可以簡單地進行啟動及動作檢查。
可以從豐富的信息中僅選擇必要的項目并進行顯示。
通過測試功能，不用順控程序也能實施基本動作的確認。
LY20S6-CM操作手冊/說明書/選型樣本下載地址: /searchDownload.html?Search=LY20S6-CM&select=5
