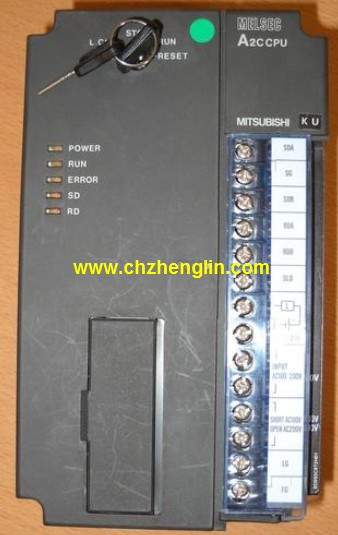

A2CCPU產品特點及功能介紹：
RS-232 2通道。
傳送速度：0.3-19.2kbps。
設備層/現場總線CC-Link設備層是把PLC等控制設備和傳感器以及驅動設備連接起來的現場網絡，
為整個網絡系統低層的網絡。
采用CC-Link現場總線連接，布線數量大大減少，
提高了系統可維護性。
而且，不只是ON/OFF等開關量的數據，
還可連接ID系統、條形碼閱讀器、變頻器、人機界面等智能化設備，
從完成各種數據的通信，到終端生產信息的管理均可實現，
加上對機器動作狀態的集中管理，
使維修保養的工作效率也大有提高A2CCPU
在Q系列PLC中使用，CC-Link的功能更好，
而且使用更簡便。I/O控制方法：刷新方式或直接方式。
用戶程序存儲容量：14K步。
I/O點數：512點。
內存容量：64K bytes。
ANSCPU已更新為ANSHCPU，它具有下列優點。
16位專用微處理器。
大容量電池后備內存RAM。
擴展了I/O點的控制能力。
專用的CC-Link指令。
擴展注釋存貯的容量。
PLC編程是一種數字運算操作的電子系統，
專為在工業環境下應用而設計。
它采用可編程序的存儲器，
用來在其內部存儲執行邏輯運算、順序控制、定時、計數和算術運算等操作的指令，
并通過數字式、模擬式的輸入和輸出，控制各種類型的機械或生產過程。
可編程序控制器及其有關設備，
都應按易于使工業控制系統形成一個整體，易于擴充其功能的原則設計。輸入輸出點數：480點。
程序容量：7k步。
基本命令處理速度：4.4～5.6us。
電源：輸入DAC100～120/200～240V/輸出DC5V 2A，DC24V 0.5A。
附帶光數據通信線路功能。
模塊式：是把PLC各基本組成做成獨立的模塊。
中型、大型PLC采用這種方式。便于維修。
PLC的繼電器輸出接口電路
工作過程：當內部電路輸出數字信號1，
有電流流過，繼電器線圈有電流，然后常開觸點閉合，
提供負載導通的電流和電壓。
當內部電路輸出數字信號0，則沒有電流流過，
繼電器線圈沒有電流，然后常開觸點斷開，
斷開負載的電流或電壓。
也就是通過輸出接口電路把內部的數字電路化成一種信號使負載動作或不動作。
用戶程序存儲容量：是衡量可存儲用戶應用程序多少的指標。
通常以字或K字為單位。16位二進制數為一個字，
每1024個字為1K字。PLC以字為單位存儲指令和數據。
一般的邏輯操作指令每條占1個字。定時/計數，
移位指令占2個字。數據操作指令占2~4個字。CC-Link（遠程設備站）。
雙絞線。DC輸入點數：8點。
輸入電壓及電流：DC24V，7mA。
輸入響應時間：10ms。
8點/1個公共端。
正/負極共用。
輸出點數：8點。
輸出電壓及電流：DC24V/AC240V，2A/1點，8A/1個公共端。
輸出響應時間：12ms。
8點/1個公共端。
輸出形式：繼電器。
40點端子臺。
三菱PLC保護和連鎖程序。
保護和連鎖是程序中不可缺少的部分，必須認真加以考慮。
它可以避免由于操作而引起的控制邏輯混亂。
三菱PLC初始化程序。在三菱PLC上電后，一般都要做一些初始化的操作，
為啟動作必要的準備，避免系統發生誤動作。
初始化程序的主要內容有：對某些數據區、計數器器等進行清零，
對某些數據區所需數據進行恢復，
對某些繼電器進行置位或復位，
對某些初始狀態進行顯示示等等。
三菱PLC程序模擬調試
程序模擬調試的基本思想是，
以方便的形式模擬產生現場實際狀態，
為程序的運行創造必要的環境條件。
根據產生現場信號的方式不同，
模擬調試有硬件模擬法和軟件模擬法兩種形式。
