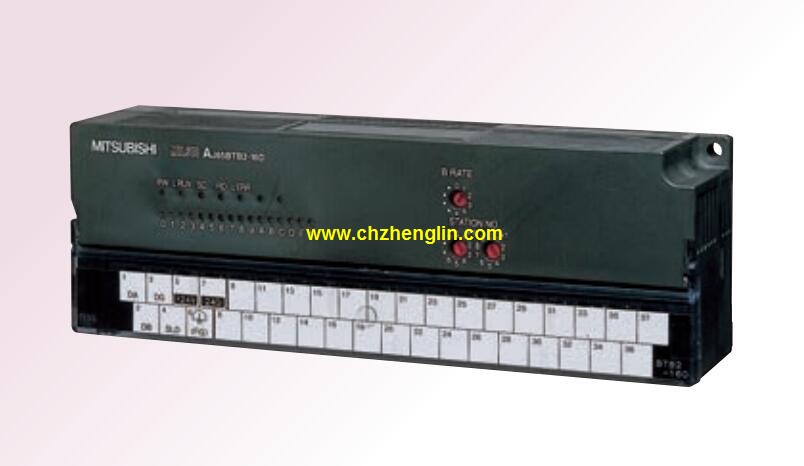

AJ65BTB2-16DT產品特點及功能介紹：
類別：主站。
傳送速度：125kbps/250kbps/500kbps/1Mbps。
傳輸線路形式：總線系統。
總延長距離：125kbps：1000m/250kbps：800m/500kbps：480m/1Mbps：240m。
大連接臺數：32臺。
連接總點數：輸入+輸出<=2048點。
三菱PLC檢測、故障診斷和顯示等程序AJ65BTB2-16DT
這些程序相對獨立，一般在程序設計基本完成時再添加。
三菱PLC保護和連鎖程序。
保護和連鎖是程序中不可缺少的部分，必須認真加以考慮。
它可以避免由于操作而引起的控制邏輯混亂。AC輸入點數：16點。
輸入電壓及電流：AC100～120V，10mA。
響應時間：25ms。
16點/1個公共端。
雙向可控硅輸出點數：12點。
輸出電壓及電流：AC100～120V，0.6A/1點，2.4A/1個公共端。
響應時間：0.5Hz＋1ms。
8點/1個公共端，4點/1個公共端。
36點端子臺。
占用站數：4站。
緊湊型遠程I/O單元。
設備層/現場總線CC-Link設備層是把PLC等控制設備和傳感器以及驅動設備連接起來的現場網絡，
為整個網絡系統低層的網絡。
采用CC-Link現場總線連接，布線數量大大減少，
提高了系統可維護性。
而且，不只是ON/OFF等開關量的數據，
還可連接ID系統、條形碼閱讀器、變頻器、人機界面等智能化設備，
從完成各種數據的通信，到終端生產信息的管理均可實現，
加上對機器動作狀態的集中管理，
使維修保養的工作效率也大有提高。
在Q系列PLC中使用，CC-Link的功能更好，
而且使用更簡便。
三菱公司PLC網絡繼承了傳統使用的MELSEC網絡，
并使其在性能、功能、使用簡便等方面更勝一籌。
提供層次清晰的三層網絡，針對各種用途提供合適的網絡產品。
信息層/Ethernet（以太網）信息層為網絡系統中高層，
主要是在PLC、設備控制器以及生產管理用PC之間傳輸生產管理信息、質量管理信息及設備的運轉情況等數據，
信息層使用普遍的Ethernet。
它不僅能夠連接windows系統的PC、UNIX系統的工作站等，
而且還能連接各種FA設備。
Ethernet模塊具有了日益普及的因特網電子郵件收發功能，
使用戶無論在的任何地方都可以方便地收發生產信息郵件，
構筑遠程監視管理系統。
同時，利用因特網的FTP服務器功能及MELSEC專用協議可以很容易的實現程序的上傳/下載和信息的傳輸。BASIC程序運行。
RS-232 2通道、RS-422 1通道。
串行接口，內存卡接口。
如何確定三菱plc的輸入入/輸出設備。
根據系統的控制要求，
確定系統所需的全部輸入設備和輸出設備，
從而確定與三菱PLC有有關的輸入/輸出設備，
以確定PLC的I/O點數。
詳細分析被控對象的工藝過程及工作特點，
了解被控對象機、電、液之間的配合，
提出被控對象對三菱PLC控制系統的控制要求，
確定控制方案，擬定設計任務書。
AJ65BTB2-16DT操作手冊/說明書/選型樣本下載地址: /searchDownload.html?Search=AJ65BTB2-16DT&select=5
