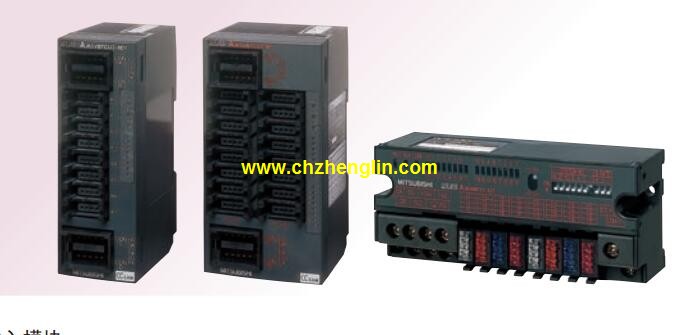

AJ65SBTC1-32T1產品特點及功能介紹：
32點圧接端子排適配器0.75mm2(AGW18)。輸出點數：8點。
輸出電壓及電流：DC24V/AC240V，2A/1點，5A/1個公共端。
響應時間：12ms。
8點/1個公共端。
26點端子臺。
占用站數：1站。
設備層/現場總線CC-Link設備層是把PLC等控制設備和傳感器以及驅動設備連接起來的現場網絡，
為整個網絡系統低層的網絡AJ65SBTC1-32T1
采用CC-Link現場總線連接，布線數量大大減少，
提高了系統可維護性。
而且，不只是ON/OFF等開關量的數據，
還可連接ID系統、條形碼閱讀器、變頻器、人機界面等智能化設備，
從完成各種數據的通信，到終端生產信息的管理均可實現，
加上對機器動作狀態的集中管理，
使維修保養的工作效率也大有提高。
在Q系列PLC中使用，CC-Link的功能更好，
而且使用更簡便。
三菱公司PLC網絡繼承了傳統使用的MELSEC網絡，
并使其在性能、功能、使用簡便等方面更勝一籌。
提供層次清晰的三層網絡，針對各種用途提供合適的網絡產品。
信息層/Ethernet（以太網）信息層為網絡系統中高層，
主要是在PLC、設備控制器以及生產管理用PC之間傳輸生產管理信息、質量管理信息及設備的運轉情況等數據，
信息層使用普遍的Ethernet。
它不僅能夠連接windows系統的PC、UNIX系統的工作站等，
而且還能連接各種FA設備。
Ethernet模塊具有了日益普及的因特網電子郵件收發功能，
使用戶無論在的任何地方都可以方便地收發生產信息郵件，
構筑遠程監視管理系統。
同時，利用因特網的FTP服務器功能及MELSEC專用協議可以很容易的實現程序的上傳/下載和信息的傳輸。CPU連接程序輸入裝置。
ACPU用。溫度傳感器：PT100，3線制。
A1S62RD3和A1S62RD4溫度傳感器輸入組件允許鉑電阻溫度傳感元件直接與PLC相連，
此組件將來自測溫元件的信號轉換成表示溫度測量值的數字值，
這樣溫度值就可用于順控程序。
指令執行所需的時間和用戶程序的長短、指令的種類和CPU執行速度是有很大關系，
一般來說，一個掃描的過程中，故障診斷時間，
通信時間，輸入采樣和輸出刷新所占的時間較少，
執行的時間是占了大部分。
PLC的響應時間是指PLC外部輸出信號的改變時刻起止由它控制的有關外部輸出信號變化的時刻之間的間隔，
稱為滯后時間，這個是由輸入電路時間常數，
輸出電路的時間常數，用戶語句的安排和指令的使用，
plc的循環掃描方式及PLC對I/O的刷新方式等部分組成。
這個現象稱為I/O延遲時間效應。輸出點數：24點。
電壓：DC24V/AC240V，2A/1點，5A/1個公共端。
OFF時漏電流：0.1mA。
輸出類型：繼電器輸出。
應答時間：12ms。
8點/1個公共端。
36點端子臺。
控制直流電動機所需的I/O點數晶閘管直流電動機調速系統是直流凋速的主要形式，
它采用晶閘管整流裝置對直流電動機供電。
用PLC控制的直流傳動系統中，PLC的輸入除考慮主令信號外，
還需考慮合閘信號、傳動裝置綜合故障信號、抱閘信號和風機故障信號等。
PLC的輸出主要考慮速度指令信號正向1~3級、反向1~3級、允許合閘信號和抱閘打開信號等。
一般情況下，一個用PLC控制的可逆直流傳動系統大約需12個輸入點和8個輸出點，
一個不可逆的直流傳動系統需9個輸入點和6個輸出點。
三菱PLC是三菱電機在大連生產的主力產品。
它采用一類可編程的存儲器，用于其內部存儲程序，
執行邏輯運算、順序控制、定時、計數與算術操作等面向用戶的指令，
并通過數字或模擬式輸入/輸出控制各種類型的機械或生產過程。

控制電磁閥所需的I/O點數由電磁閥的動作原理可知，
一個單線圈電磁閥用PLC控制時需2個輸入及1個個輸出，
一個雙線圈電磁閥需3個輸入及2個輸出，
一個按鈕需一個輸入;一個光敏開關需4個或2個輸入，
一個信號燈需1個輸出，波段開關，
有幾個波段就需幾個輸入，
一般情況、各種位置開關都需占用2個輸入點。
AJ65SBTC1-32T1操作手冊/說明書/選型樣本下載地址: /searchDownload.html?Search=AJ65SBTC1-32T1&select=5
