用來在其內部存儲執行邏輯運算、順序控制、定時、計數和算術運算等操作的指令,
輸入形式:DC輸入,正極公共端。
輸入點數:8點。
輸入響應時間:0.2ms以下,1.5ms以下,5ms以下,10ms以下。
額定輸入電壓/電流:DC12V/11mA三菱A2SHCPU。
輸出形式:晶體管輸出,漏型。
輸出點數:8點。
OFF時泄漏電流:0.1mA以下。
輸出保護功能:無。
額定負載電壓/電流:DC12V/0.5A

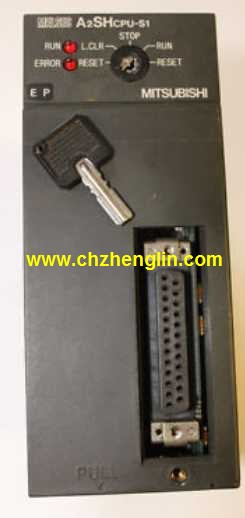

A2SHCPU
外部連接:3線式/2線式。
可以根據外部的連接方式和外部設備的輸入輸出規格,
從豐富的產品陣容中選擇。
通過端子臺上部的手指保護,
人體不會接觸到帶電部位,
因此也可以將端子臺型的遠程I/O模塊直接安裝到機床上三菱A2SHCPU。輸入電壓:AC100-240V。
額定輸出:DC5V,3A和DC24V,0.6A。
電源模塊與外接電源相連,提供AnS可編程控器所需要的DC5V,
它們插裝在基板上專門的電源組件插槽中,
輸出的DC5V通過基板上的電源引線向組件供電。
組件的輸入電壓與所選用的型號有關。
A1S61PN/62PN已鄧代A1S61P/A1S62P,A1S61PEU/A1S62PEU三菱A2SHCPU。硬件實施方面主要是進行控制柜等硬件的設計及現場施工。
設計控制柜和操作臺等部分的電器布置圖及安裝接線圖。
設計系統各部分之間的電氣互連圖。
根據施工圖紙進行現場接線,并進行詳細檢查。
由于程序設計與硬件實施可同時進行,
因此三菱PLC控制系統的設計周期可大大縮短三菱CPU組件。描述:GI型光纖電纜用(組合2臺使用),多連接段數:2段,長傳輸距離:2000m。
備用針對不同用途的5種產品。
薄型防水型中繼集線器。
星型配線、干線長度的延長、防水構造。
彈簧夾端子臺型中繼集線器。
星型配線、干線長度的延長、彈簧夾端子臺型三菱CPU組件。
中繼電器(T型分支)單元。
T型分支、干線長度的延長。
光中繼電器單元。
在存在干擾的環境場所的配線、干線長度的延長。
空間光中繼電器單元。
在直線移動體間的通信。7插槽三菱CPU組件。
可安裝電源單元。
Q4AR電源雙工用。
開關量控制的目的是,
根據開關量的當前輸入組合與歷史的輸入順序,
使PLC產生相應的開關量輸出,
以使系統能按一定的順序工作。
所以,有時也稱其為順序控制。
而順序控制又分為手動、半自動或自動。
而采用的控制原則有分散、集中與混合控制三種。
每次掃描過程。集中對輸入信號進行采樣。集中對輸出信號進行刷新。
輸入刷新過程。當輸入端口關閉時,
程序在進行執行階段時,輸入端有新狀態,新狀態不能被讀入。
只有程序進行下一次掃描時,新狀態才被讀入。
一個掃描周期分為輸入采樣,程序執行,輸出刷新。
元件映象寄存器的內容是隨著程序的執行變化而變化的。
掃描周期的長短由三條決定。
CPU執行指令的速速度A2SHCPU。
指令本身占有的時間。
指令條數。
由于采用集中采樣。
集中輸出的方式。
存存在輸入/輸出滯后的現象,即輸入/輸出響應延遲三菱A2SHCPU。
系統程序存儲器用以存放系統程序,
包括管理程序,程序以及對用戶程序做編譯處理的解釋編譯程序。
由只讀存儲器組成。廠家使用的,內容不可更改,斷電不消失。
