I/O槽：8槽。
可否安裝電源組件：是。
外形尺寸：420*130。
共有兩種類型的擴展底板，
一種可插入電源模塊，另一種則沒有。

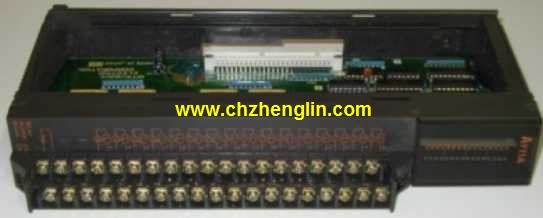

選擇何類型的基板取決于總的DC5V電流消耗和CPU主基板上的電源供應三菱AY11A。
如果總需求低于電源輸出，無需另加電源，
那么可以選擇較經濟的擴展基板。
CPU主基板的兩端都有擴展接口，可用擴展電纜連AY11A輸入形式：DC輸入，負極公共端。
輸入點數：16點。
輸入響應時間：1.5ms以下。
額定輸入電壓/電流：DC24V/5mA。
輸出形式：晶體管輸出，源型。
輸出點數：16點。
OFF時泄漏電流：0.1mA以下三菱AY11A。
輸出保護功能：有。
額定負載電壓/電流：DC24V/DC24V/0.1A。
外部連接：3線式/2線式。
傳感器連接器型(E-CON型)。
采用業界標準E-CON型。
通過傳感器連接器簡單配線。
安裝模塊時可選擇采用DIN導軌或用螺釘安裝。
可進行3線式傳感器輸入三菱AY11A。輸入點數：16點。
輸入電壓及電流：DC12/24V　3/7mA。
輸入應答時間：10ms。
16點/1個公共端。
正極共用。
輸出點數：12點。
輸出電壓：DC12V/24V。
OFF時漏電流：0.1mA。
輸出應答時間：2ms。
輸出類型：晶體管輸出。
8點/1個公共端，4點/1個公共端三菱繼電器輸出模塊。
36點端子臺。
帶浪涌吸收器。
控制電磁閥所需的I/O點數由電磁閥的動作原理可知，
一個單線圈電磁閥用PLC控制時需2個輸入及1個輸出，
一個雙線圈電磁閥需3個輸入及2個輸出，
一個按鈕需一個輸入;一個光敏開關需4個或2個輸入，
一個信號燈需1個輸出，波段開關，
有幾個波段就需幾個輸入，
一般情況、各種位置開關都需占用2個輸入點三菱繼電器輸出模塊。
三菱PLC是三菱電機在大連生產的主力產品。
它采用一類可編程的存儲器，用于其內部存儲程序，
執行邏輯運算、順序控制、定時、計數與算術操作等面向用戶的指令，
并通過數字或模擬式輸入/輸出控制各種類型的機械或生產過程三菱繼電器輸出模塊。
控制直流電動機所需的I/O點數晶閘管直流電動機調速系統是直流凋速的主要形式，
它采用晶閘管整流裝置對直流電動機供電。
用PLC控制的直流傳動系統中，PLC的輸入除考慮主令信號外，
還需需考慮合閘信號、傳動裝置綜合故障信號、抱閘信號和風機故障信號等AY11A。
PLC的輸出主要考慮慮速度指令信號正向1~3級、反向1~3級、允許合閘信號和抱閘打開信號等三菱AY11A。
一般情況下，一個用PLC控制的可逆直流傳動系統大約需12個輸入點和8個輸出點，
一個不可逆的直流傳動系統需9個輸入點和6個輸出點。
