FX2N-64MR-D三菱PLC三菱FX2N-64MR-D
三菱FX2N-64MR-D說明書手冊
FX2N-64MR-D 使用說明書
FX2N-64MR-D 硬件手冊
FX2N-64MR-D 基本指令、步進梯圖指令、應用指令說明書編程手冊
FX2N-64MR-D DNV認證
FX2N-64MR-D EC Declaration of ConformityCE認證
FX2N-64MR-D BV 型式批準證書
FX2N-64MR-D 編程手冊
FX2N-64MR-D FX系列可編程控制器編程手冊

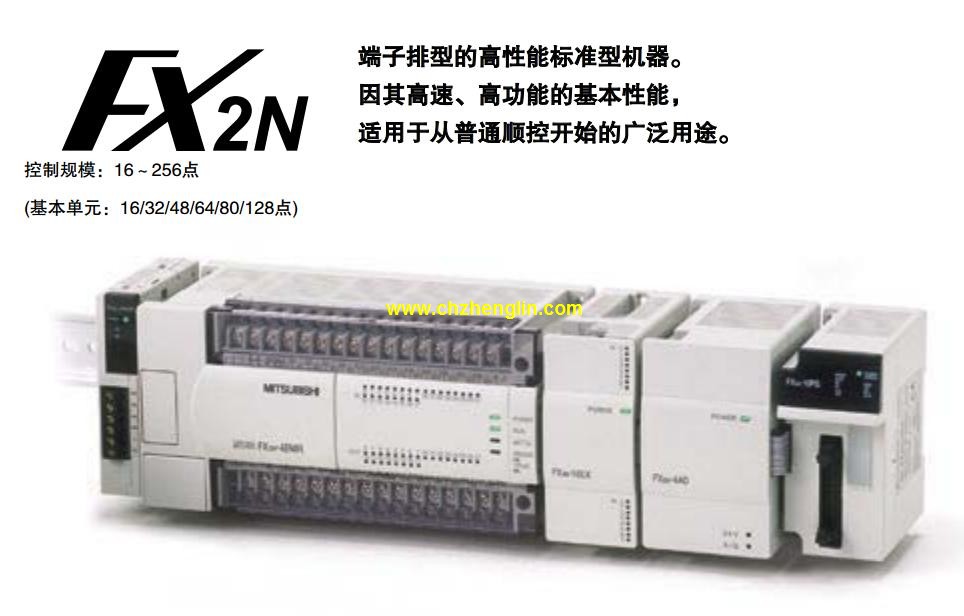

三菱FX2N-64MR-D產品信息及技術參數：
品牌: 三菱
產品名稱: PLC
型號: FX2N-64MR-D
大的輸入/輸出點數：64點。
電源電壓：24VDC。
輸入點數：32點。
輸出點數：32點。
輸出類型：繼電器。
耗電量：35W。
重量：1.0。
尺寸(WxHxD)mm：220x90x87。
時鐘功能和小時表功能，所有的FX2N PLC中都有實時時鐘標準。
持續掃描功能，為應用所需求的持續掃描時間定義操作周期。
輸入濾波器調節功能，可以用輸入濾波器平整輸入信號（在基本單元中x000到x017）。
注解記錄功能，元件注解可以記錄在程序寄存器中。
由于FX2n系列具備如下特點：大范圍的包容了標準特點、程式執行更快、補充了通信功能、適合各國不同的電源以及滿足單個需要的大量特殊功能模塊，
它可以為你的工廠自動化應用提供大的靈活性和控制能力。
控制16~256點。
內置8K容量的RAM存儲器，大可以擴展到16K。
CPU運算處理速度0.08μS/基本指令。
在FX2N系列右側可連接輸入輸出擴展模塊和特殊功能模塊。
基本單元內置2軸獨立高20kHz定位功能(晶體管輸出型） 。
快速斷開端子塊，其采用優良的可維護性快速斷開端子塊，即使接著電纜也可以更換單元。三菱FX2N-64MR-D其它性能說明：
...更多相關型號 >>>>
FX2N-64MR-D 使用說明書
FX2N-64MR-D 硬件手冊
FX2N-64MR-D 基本指令、步進梯圖指令、應用指令說明書編程手冊
FX2N-64MR-D DNV認證
FX2N-64MR-D EC Declaration of ConformityCE認證
FX2N-64MR-D BV 型式批準證書
FX2N-64MR-D 編程手冊
FX2N-64MR-D FX系列可編程控制器編程手冊
三菱FX2N-64MR-D產品信息及技術參數：
品牌: 三菱
產品名稱: PLC
型號: FX2N-64MR-D
大的輸入/輸出點數：64點。
電源電壓：24VDC。
輸入點數：32點。
輸出點數：32點。
輸出類型：繼電器。
耗電量：35W。
重量：1.0。
尺寸(WxHxD)mm：220x90x87。
時鐘功能和小時表功能，所有的FX2N PLC中都有實時時鐘標準。
持續掃描功能，為應用所需求的持續掃描時間定義操作周期。
輸入濾波器調節功能，可以用輸入濾波器平整輸入信號（在基本單元中x000到x017）。
注解記錄功能，元件注解可以記錄在程序寄存器中。
由于FX2n系列具備如下特點：大范圍的包容了標準特點、程式執行更快、補充了通信功能、適合各國不同的電源以及滿足單個需要的大量特殊功能模塊，
它可以為你的工廠自動化應用提供大的靈活性和控制能力。
控制16~256點。
內置8K容量的RAM存儲器，大可以擴展到16K。
CPU運算處理速度0.08μS/基本指令。
在FX2N系列右側可連接輸入輸出擴展模塊和特殊功能模塊。
基本單元內置2軸獨立高20kHz定位功能(晶體管輸出型） 。
快速斷開端子塊，其采用優良的可維護性快速斷開端子塊，即使接著電纜也可以更換單元。三菱FX2N-64MR-D其它性能說明：
三菱變頻器系列：FR-F820。
電壓等級：三相200V。
功率：45kw。
SLD變頻器額定電流：233A。
結構功能性：標準型號。
類型：CA。
基板涂層：有三菱FX2N-64MR-D。
可直接從操作面板設置PID目標值。可靈活更改設置。
在1臺變頻器中，通過PID控制并列連接的泵機(多4臺)可調整水量等FX2N-64MR-D
變頻器驅動并列連接的1臺泵機，除此之外的泵機進行工頻驅動。
工頻驅動的泵機數，根據水量自動調整。
選件液晶操作面板(FR-LU08) 可將顯示單位%轉換為更直觀的單位。
通過用風量、溫度等熟悉度較高的單位顯示可簡單進行維護和調整三菱FX2N-64MR-D。針數：40針。
規格：排線扁平電纜用，配套2套連接器。三菱變頻器系列：FR-A820。
電壓等級：三相200V。
功率：0.75kw。
SLD變頻器額定電流：7.7A。
結構功能性：標準型號。
類型：CA。
基板涂層：有。
可通過參數選擇4種不同額定電流及不同過載等級的額定水平（SLD（輕負載）額定、 LD（輕型負載）額定、 ND（一般負載）額定、 HD（重
型負載）額定）可供選擇三菱FX2N-64MR-D。
您可以針對用途來選擇適變頻器；并且通過選擇一臺具有SLD或LD額定水平的變頻器，
能夠使設備尺寸得到縮減（與FR-A700系列相比，減小設備體積）三菱PLC。
對于那些要求低速時高轉矩的應用，HD額定水平適合。
控制器用于通過網絡對變頻器進行控制和監視。
標準對應的RS-485通訊（三菱變頻器協議，Modbus-RTU協議）的數據傳輸速度高達115200bps。功能：輸入輸出模塊（內置服務電源）。
輸入輸出點數：32點
輸入點數：16點。
輸出點數：16點三菱PLC。
DC5V內部消耗電流：965mA。
DC24V內部消耗電流：250mA。
輸入輸出形式：DC輸入（漏型/源型）/繼電器輸出。
為了擴展輸入輸出的設備。
也有內置電源的產品。
輸入輸出的大擴展點數為256點三菱PLC。
（擴展模塊：多16臺（除電源擴展模塊））
CC-Link, AnyWireASLINK 以及Bitty系列的遠程I/O的合計點數大為512點。可隔離獲取AC100/200V、DC24/48/100V的輸入信號。輸入輸出形式：晶體管輸出（源型）。
輸出點數：8點。
輸入輸出合計點數：8點。
由于FX系列所有機型都內置高速計數器，
故可通過簡易程序?qū)崿F(xiàn)高速控制。
基本單元的輸入內置了防抖動濾波器，
其中一部分作為數字濾波器，
靈敏度調整單位可達到1ms。
使用高速計數器時自動調為小值。
可通過高性價比的內置定位功能及擴展功能增加控制軸數。
過擴展功能擴展板及特殊適配器，
可實現數據鏈接及與外部串行設備的通訊。
FX2N擴展模塊。
擴展模塊是從基本單元或擴展單元得到電源的輸入輸出擴展設設備，
可以選擇繼電器或晶體輸出機型，以8點為單位進行連接FX2N-64MR-D。
可以擴展至FFX3GA/FX3G、FX3GE、FX3GC以及FX3U、FX3UC系列，
連接FX3GC或FX3UC時，需要FX2NC-CNV-IF或FX3UC-1PS-5V三菱FX2N-64MR-D。
可連接點數取決于各個基本單元和擴展單元。
電壓等級：三相200V。
功率：45kw。
SLD變頻器額定電流：233A。
結構功能性：標準型號。
類型：CA。
基板涂層：有三菱FX2N-64MR-D。
可直接從操作面板設置PID目標值。可靈活更改設置。
在1臺變頻器中，通過PID控制并列連接的泵機(多4臺)可調整水量等FX2N-64MR-D
變頻器驅動并列連接的1臺泵機，除此之外的泵機進行工頻驅動。
工頻驅動的泵機數，根據水量自動調整。
選件液晶操作面板(FR-LU08) 可將顯示單位%轉換為更直觀的單位。
通過用風量、溫度等熟悉度較高的單位顯示可簡單進行維護和調整三菱FX2N-64MR-D。針數：40針。
規格：排線扁平電纜用，配套2套連接器。三菱變頻器系列：FR-A820。
電壓等級：三相200V。
功率：0.75kw。
SLD變頻器額定電流：7.7A。
結構功能性：標準型號。
類型：CA。
基板涂層：有。
可通過參數選擇4種不同額定電流及不同過載等級的額定水平（SLD（輕負載）額定、 LD（輕型負載）額定、 ND（一般負載）額定、 HD（重
型負載）額定）可供選擇三菱FX2N-64MR-D。
您可以針對用途來選擇適變頻器；并且通過選擇一臺具有SLD或LD額定水平的變頻器，
能夠使設備尺寸得到縮減（與FR-A700系列相比，減小設備體積）三菱PLC。
對于那些要求低速時高轉矩的應用，HD額定水平適合。
控制器用于通過網絡對變頻器進行控制和監視。
標準對應的RS-485通訊（三菱變頻器協議，Modbus-RTU協議）的數據傳輸速度高達115200bps。功能：輸入輸出模塊（內置服務電源）。
輸入輸出點數：32點
輸入點數：16點。
輸出點數：16點三菱PLC。
DC5V內部消耗電流：965mA。
DC24V內部消耗電流：250mA。
輸入輸出形式：DC輸入（漏型/源型）/繼電器輸出。
為了擴展輸入輸出的設備。
也有內置電源的產品。
輸入輸出的大擴展點數為256點三菱PLC。
（擴展模塊：多16臺（除電源擴展模塊））
CC-Link, AnyWireASLINK 以及Bitty系列的遠程I/O的合計點數大為512點。可隔離獲取AC100/200V、DC24/48/100V的輸入信號。輸入輸出形式：晶體管輸出（源型）。
輸出點數：8點。
輸入輸出合計點數：8點。
由于FX系列所有機型都內置高速計數器，
故可通過簡易程序?qū)崿F(xiàn)高速控制。
基本單元的輸入內置了防抖動濾波器，
其中一部分作為數字濾波器，
靈敏度調整單位可達到1ms。
使用高速計數器時自動調為小值。
可通過高性價比的內置定位功能及擴展功能增加控制軸數。
過擴展功能擴展板及特殊適配器，
可實現數據鏈接及與外部串行設備的通訊。
FX2N擴展模塊。
擴展模塊是從基本單元或擴展單元得到電源的輸入輸出擴展設設備，
可以選擇繼電器或晶體輸出機型，以8點為單位進行連接FX2N-64MR-D。
可以擴展至FFX3GA/FX3G、FX3GE、FX3GC以及FX3U、FX3UC系列，
連接FX3GC或FX3UC時，需要FX2NC-CNV-IF或FX3UC-1PS-5V三菱FX2N-64MR-D。
可連接點數取決于各個基本單元和擴展單元。
