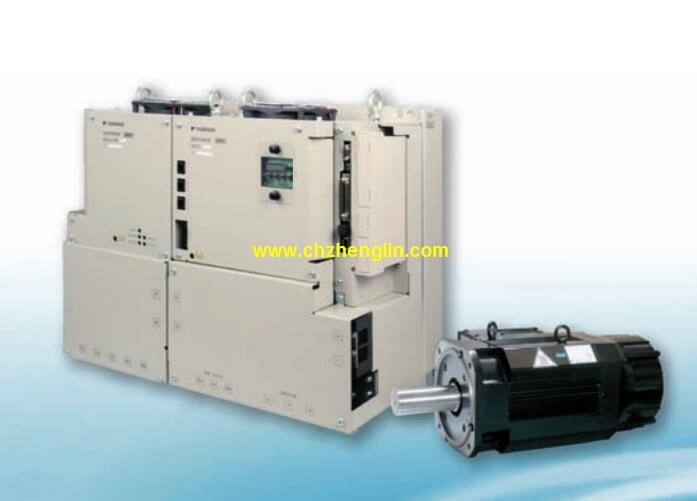

SGDV-121H11B003產品特點及功能介紹：
安全模塊。
大適用電機容量：15kw。
電源電壓：三相AC400V。
接口：MECHATROLINK-Ⅱ通信指令型 （直線伺服電機用）。
設計順序：A。
硬件規格：擱架安裝型。
選配（軟件）：無選配（標準）。
選配（參數）：無選配（標準）。
選配模塊：安全模塊。
歐洲EC標準 ：依據機械指令的整合標準EN ISO13849-1，
配備個別標準IEC 61800-5-2 規定的安全功能的安全模塊SGDV-121H11B003
通過與SGDV 型伺服單元的組合，實現了符合行業需求的機械系統佳安全設計。
適用于AC 伺服驅動，擁有國際標準IEC61800-5-2 規定的下列安全功能（日本國內）。
可輕松實現機械系統的佳安全設計。
Safe Torque Off（ STO）
Safe Stop 1（ SS1）
Safe Stop 2（ SS2）
Safely Limited Speed（ SLS）
裝備2種安全功能，可分別設定（分配）安全功能。
此外，還可通過參數變更監視時間等項目。
采用附帶的伺服單元用安全模塊，使系統構成得以簡化和小型化。型、用途佳型伺服單元（型）。
大適用電機容量：0.5kw。
電源電壓：三相AC400V。
設計順序：A。
硬件規格：動態制動器 (DB)。
接口：MECHATROLINK-III通信指令型（旋轉型伺服電機用）。
功能：無偏差規格。
形Σ-V-EX系列。
備有2個機型伺服單元。
EX001（支持M-Ⅲ高速通信）：通信周期小值125μ s，使得指令的響應變快，軌跡精度和處理能力提高。
EX002（無偏差規格）：極大地提高了指令性能，進一步提高了軌跡控制的精度。裝備INDEXER 功能型伺服單元（套件型號）。
大適用電機容量：5.0kw。
電源電壓：三相AC400V。
接口：指令選配安裝型（旋轉型伺服電機用）。
選配（硬件）：涂漆處理。
選配（軟件）：標準。
選配（參數）：標準。
選配模塊：INDEXER模塊。
Simple。
通過程序方式的編程及串行指令，輕松實現運動控制。
也可通過Windows環境下安裝的支持工具（SigmaWin+）輕松啟動。
可通過I/O模塊與上位控制器簡單連接。
Smart。
支持以基于程序表的定位運行為主要用途的運行方式。
可編程的定位點數大為256點。
備有外部定位、JOG速度表運行、原點復歸、可編程信號輸出等豐富功能。
I/O點數為輸入：19點，輸出：16點。
Speedy。
通過與v系列組合，實現高速、定位。
不使用運動控制器即可實現運動控制。直驅伺服電機SGMCS小容量型。
額定轉矩：25N·m。
伺服電機外徑尺寸：290mm。
串行編碼器：20位增量型（選配）。
設計順序：服電機外徑尺寸記號為E 的機型。
法蘭規格：C face，反向負載側（導線側向引出）。
選配規格：不帶選配。
在不帶減速機的狀態下直接驅動負載
可實現從低速至高速的強力平滑運行
（瞬時大轉矩∶6～600N·m，高轉速∶250～500r/min）。
利用20 位高分辨率編碼器，可進行的分度。
采用中空構造，便于接線、配管。
用途示例：
半導體制造設備。
液晶電路板制造設備。
各種檢查、試驗設備。
電子零件封裝機。
IC信息處理器。
IC檢查設備。
各種自動化機械。
機器人。
小容量額定值和規格：
額定時間∶連續。
振動等級∶V15。
緣電阻∶DC500V，10MΩ以上。
使用用環境溫度∶0～40°C。
勵磁方式∶永磁式。
安裝方式∶法蘭式。
耐熱等級∶A。
緣耐壓∶AC11500V 1分鐘。
保護方式∶全封閉自冷式IP42（輸出軸旋轉部間隙除外）。
使用環境濕度∶20～80%（不得結露）。
連接方式∶直接連接。
旋轉方向∶正轉指令下從負載側看時為逆時針?lè)较颍–CW）旋轉。
