晶體管輸出。
控制軸數：4軸。
控制単位：mm、inch、degree、pulse。
定位數據：600數據/軸。

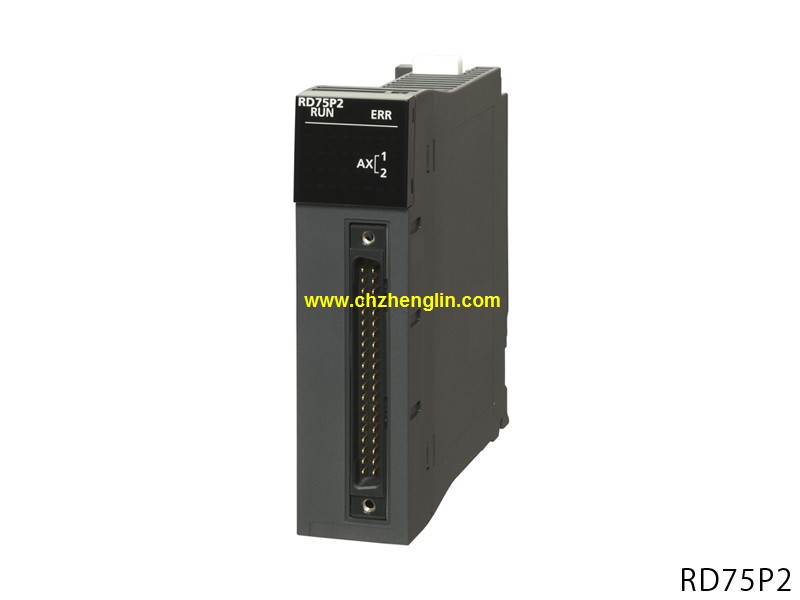

模塊備份功能：將定位數據、模塊啟動數據保存到閃存ROM中 (無電池)三菱RD75P2。
啟動時間（運算周期0.444ms、1軸）：0.3ms。
大輸出脈沖：200000pulse/s。
伺服間的大連接距離：2mRD75P2
外部配線連接方式：40針連接器兩個。
直線插補：2軸、3軸、4軸。
圓弧插補：2軸。
輕松進行定位控制
定位模塊使用通過工程軟件設定的“定位數據”進行位置控制和速度控制等。
在該位置控制和速度控制中還配備了增加“條件判斷”后執行或重復執行的定位數據等定位控制功能三菱RD75P2。
例如，在汽車車門的密封工序中，需要進行的定位控制，
以便將密封劑涂抹在車門的密封部分。
因此，需通過直線和圓弧追溯準確的軌跡，執行插補控制。
定位模塊包括晶體管輸出型和差分驅動器輸出型2種，可根據連接的驅動模塊進行選擇三菱RD75P2。
選擇差分驅動器輸出型時，可輸出高5Mpulse/s的高速脈沖并進行長10m的遠距離連接。
這些定位模塊可進行位置控制和速度控制。
除以往的直線插補功能、圓弧插補功能以外，還全新配備了螺旋線插補功能，
可用于需進行銑削加工等復雜控制的用途。輸出點數：16點三菱定位模塊。
輸出形式：晶體管（源型）輸出。
額定開閉電壓、電流：-。
額定負載電壓：DC12～24V。
大負載電流：0.5A/點。
響應時間：1ms以下。
公共端方式：16點/公共端。
保護功能（過載、過熱）：有。
外部配線連接方式：18點螺釘端子臺。
輸出模塊帶機械式繼電器觸點機構，
包括所用的負載電壓范圍較大的繼電器輸出型和可用于DC12~24V負載的晶體管輸出型三菱定位模塊。
可根據負載電壓、輸出點數的不同，選擇適合用戶需求的模塊。
根據繼電器觸點壽命進行預防性維護。
繼電器輸出模塊可累計各輸出點的ON次數三菱定位模塊。
可通過了解該繼電器觸點的開關次數，根據繼電器壽命進行預防性維護?？刂戚S數：32軸。
程序語言：運動SFC、專用指令。
伺服程序容量：32K。
定位點數：6400（可間接）。
伺服放大器連接方式：SSCNETⅢ/H（2系統）。
適合各種用途。
可通過固定張力無伸縮地放卷薄膜等卷繞物。
執行使用了同步控制的速度控制，
以使整條生產線保持同步。
可使用直接從視覺系統獲取的工件位置，
進行運行過程中變更目標位置的高速運動控制，減少定位時間。
可通過組合同步控制和速度/扭矩控制，
高速、地進行各印刷模塊間的同步控制RD75P2。
運動SFC程序。
運動CPU模塊通過“運動SFC(Sequuential Function Chart)”，以流程圖的形式描述運動控制程序三菱RD75P2。
可通過適合用于事件處理的運動SFC描述運動CPU模塊的程序，
用運動CPU模塊統一控制設備的一系列動作，提高事件響應性。
